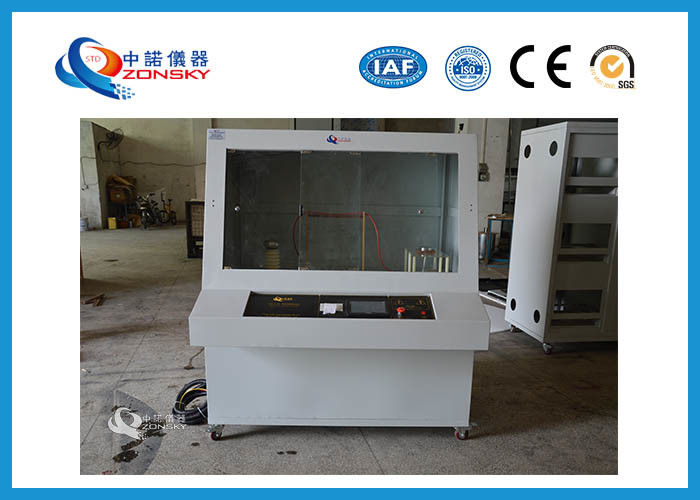

Attrezzatura di prova elettrica di resistività dell'acciaio inossidabile per i materiali di isolamento solido

Apparecchiatura di collaudo di forza IEC60243/apparecchiatura elettriche della prova per i materiali di isolamento solido

1. Descrizione

Il tester è adatto a forza difficile di ripartizione ed a tempo di resistenza di tensione dei materiali isolanti solidi quale la pittura di vetro e di isolamento della plastica, del film, della resina, della mica, della ceramica, sotto tensione di frequenza industriale.

2. Norme

GB1408.1, IEC60243-1, GB/T1695-2005, GB/T3333 GB12656 e ASTM D149

Si conforma a GB1408.1, IEC60243-1 «metodo di prova elettrico di forza per materiale isolante solido - provi a frequenza industriale», a GB/T1695-2005 «metodo di misura per forza di tensione di ripartizione di frequenza industriale e la resistenza di tensione della gomma» norme della prova di GB/T3333 GB12656 Vulcanized e di ASTM D149.

3. Campo di applicazione

Adatto ad amplificazione continua ed uniforme o per gradi ad amplificazione, applichi la tensione di corrente alternata al campione fino alla ripartizione, misuri il valore di tensione di ripartizione e calcoli la forza di ripartizione del campione. Usi il metodo di amplificazione rapida, sollevi la tensione al valore specificato, tenga il campione dalla ripartizione per un determinato periodo e fissi il valore specificato come il valore della resistenza di tensione del campione.

4. Termini e definizioni

(1) valore di withstand di tensione: sollevi rapidamente la tensione al valore specificato, tengono il campione non ripartito per certo tempo, chiamano questo valore di tensione del valore di tensione di withstand del campione, espresso in chilovolt.

(2) tensione di ripartizione: Il campione è ripartito nell'ambito di certa tensione. Attualmente, il valore della tensione è chiamato tensione di ripartizione, che è espressa in termini di chilovolt.

(3) forza di tensione di ripartizione: Il rapporto della tensione di ripartizione del campione al suo spessore è chiamato forza di tensione, che è espressa in KV/mm.

5. I parametri tecnici principali dello strumento

(1) tensione di prova: 0 ~ regolabile continuo di 50 chilovolt

(2) capacità del trasformatore: 2 KVA

(3) tensione di ripartizione: 0 ~ 50 CHILOVOLT

(4) amplifica la velocità: 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 (KV/S) 10 ingranaggi, oltre all'esigenza del regolamento infinito manuale di velocità.

(5) aumenta il regolamento della velocità: servomotore per il regolamento elettrico di velocità

(6) accuratezza di misura di tensione: meno di 2%

(7) selezione corrente di perdita: 1~20 mA

(8) metodi di prova: Prova di CC, prova di CA

(9) amplifica il modo: spinta manuale e ripetitore automatico di programma.

(10) l'alimentazione elettrica di frequenza industriale è sinusoide 50Hz.
